一、產品簡介

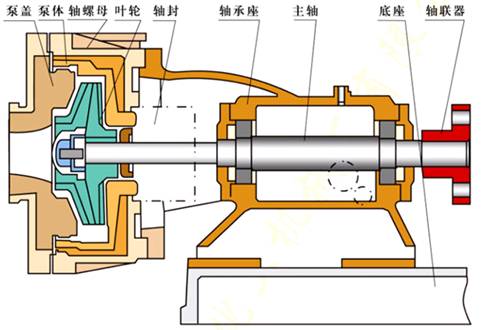

HTB-Ⅲ耐腐蝕工程塑料泵，屬單級單吸懸臂式離心泵。過流部件一般采用鋼襯超高分子量聚乙烯(UHMWPE)。該材質突出的優點是在所有的塑料中它具有優異的耐磨性、耐沖擊性(尤其是耐低溫沖擊). 抗蠕變性(耐環境應力開裂)和非常好的耐腐蝕性。使用范圍非常廣泛。該泵結構緊湊、軸封嚴密，安裝維修方便，使用可靠。
二、性能簡述
密封：非標機械密封或動力密封。
適用介質：濃度75%以下硫酸，50%以下硝酸，各種濃度的鹽酸，液堿，不含固體顆粒、不會快速凝固的介質。
主要技術參數：使用溫度-20℃～90℃(對特殊要求、使用其它材質，可提高到120℃), 進口直徑 32mm～100mm, 流量5～100m3/h,揚程50m以內。
三、使用范圍
磷復肥工業、硫酸工業、環保污水、工業廢水處理等的稀酸、鹽酸、稀硝酸的循環輸送。
| 超高分子聚乙烯 | 改性橡塑 | 氟合金 | 聚偏二氟乙烯 | 氯化聚醚 | 不銹鋼 | ||
耐腐耐磨 | 耐溫耐磨 | 耐腐 | ||||||
代號 | S | S1 | S3 | S2 | S4 | S5 | S6 | G |
備注 | U型泵不標注 | |||||||
泵體材質代號
| 超高分子聚乙烯 | 改性橡塑 | 氟合金 | 聚偏二氟乙烯 | 氯化聚醚 | 不銹鋼 | ||
耐腐耐磨 | 耐溫耐磨 | 耐腐 | ||||||
代號 | U | U1 | U3 | U 2 | U 4 | U 5 | U 6 | G |
備注 | ||||||||
參數 \ 型號 | 葉輪規格 | 額定轉速2900轉/分 | 額定轉速1450轉/分 | 汽蝕 | 重量 | ||||||
流量Q | 揚程H | 電機功率N | 效率η | 流量Q | 揚程H | 電機功率N | 效率η | ||||
HTB3.2/20 | 標準 | 8 | 22 | 2.2 | 45 | 4 | 5.5 | 1.1 | 40 | 4 | 60 |
12.5 | 20 | 6.25 | 5 | ||||||||
16 | 15 | 8 | 3 | ||||||||
HTB5.0/32 | 標準 | 20 | 33 | 5.5 | 51.5 | 10 | 8.2 | 1.5 | 45 | 5 | 110 |
25 | 32 | 12 | 8 | ||||||||
30 | 30 | 15 | 7.5 | ||||||||
HTB10.0/32-168 | 標準 | 50 | 34 | 15 | 45 | 25 | 8.3 | 3 | 40 | 6 | 230 |
60 | 32 | 30 | 8 | ||||||||
70 | 30 | 35 | 7 | ||||||||
HTB10.0/50 | 標準 | 70 | 52 | 30 | 61.5 | 35 | 13 | 5.5 | 56 | 5.5 | 230 |
80 | 50 | 40 | 12.5 | ||||||||
90 | 48 | 45 | 12 | ||||||||
HTB10.0/40 | 標準 | 90 | 43 | 30 | 60 | 45 | 10.5 | 5.5 | 55 | 5.7 | 250 |
100 | 40 | 50 | 10 | ||||||||
110 | 38 | 55 | 9 | ||||||||
HTB10.0/15-M | 標準 | 35 | 15.5 | 5.5 | 57 | 3 | 230 | ||||
40 | 15 | ||||||||||
45 | 14 | ||||||||||
